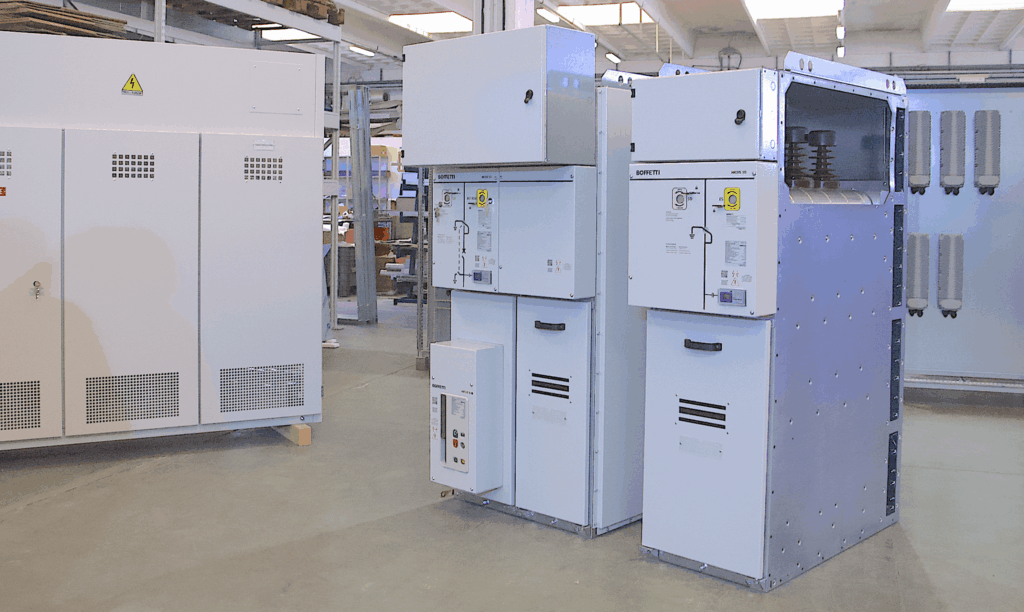

I quadri elettrici di media tensione (MT) sono componenti fondamentali degli impianti di distribuzione elettrica.
Utilizzati per tensioni comprese tra 1 kV e 36 kV, garantiscono la manovra, il controllo e la protezione dell’energia all’interno di Cabine MT/BT, impianti industriali, centrali di produzione, sottostazioni e infrastrutture pubbliche.
Quadri di Media Tensione: Tecnologia e Sicurezza al Servizio dell’Energia!
A cosa servono i quadri MT? le Applicazioni
I quadri MT svolgono funzioni critiche:
- Commutazione dell’energia tra le diverse linee di alimentazione
- Protezione dell’impianto da cortocircuiti e sovraccarichi
- Misura dei parametri elettrici tramite trasformatori amperometrici e voltmetrici
- Isolamento elettrico delle sezioni in manutenzione
- Integrazione con sistemi di telecontrollo e automazione
Tipologie di quadri MT
- Quadri isolati in aria (AIS): ideali per installazioni interne; economici, facili da ispezionare e mantenere
- Quadri isolati in gas (GIS – SF6): compatti e adatti per spazi ridotti, molto affidabili nel tempo
- Quadri isolati in resina (solid insulation): alternativa ecologica al gas SF6, crescente in popolarità
- Quadri modulari o a scomparti: permettono configurazioni personalizzate e ampliamenti futuri
Componenti principali
- Interruttori di manovra-sezionatori: aprono e chiudono i circuiti in sicurezza
- Interruttori automatici in vuoto o SF6: interrompono automaticamente la corrente in caso di guasti
- Trasformatori di misura (TA e TV): per la misura e protezione
- Relè di protezione: analizzano i parametri elettrici e attivano le manovre di emergenza in caso di guasti
- Sistema di sbarre e compartimentazione: separano le sezioni per aumentare sicurezza e affidabilità
Inoltre possono essere presenti circuiti ausiliari per la protezione, la segnalazione dei guasti, il monitoraggio e, eventualmente, la contabilizzazione dell’energia.
Normative e conformità
I quadri MT devono rispettare stringenti norme di sicurezza e qualità:
- CEI EN 62271-200: norma di riferimento per quadri MT in involucro metallico
- CEI 0-16: regola tecnica di connessione per impianti connessi alla rete di distribuzione MT
- IEC 60298 / IEC 62271-100: standard internazionali per apparecchiature di commutazione
Vantaggi dei quadri MT di qualità
- Maggiore continuità di servizio
- Interventi rapidi in caso di guasto
- Ridotto rischio di incendi ed esplosioni
- Durata e resistenza agli agenti esterni
- Facilità di installazione, manutenzione e telecontrollo
TanzilliShop.it
Il tuo partner per quadri elettrici ad alte prestazioni.
Vantaggi dei quadri MT di qualità
- Maggiore continuità di servizio
- Interventi rapidi in caso di guasto
- Ridotto rischio di incendi ed esplosioni
- Durata e resistenza agli agenti esterni
- Facilità di installazione, manutenzione e telecontrollo
Prodotti correlati
Trova i migliori quadri MT su TanzilliShop.it
Nel nostro ecommerce puoi acquistare:
- Quadri MT modulari e personalizzabili
- Interruttori SF6 o in vuoto
- Relè di protezione e sistemi di automazione
- Ricambi e accessori originali
Opzioni di configurazione flessibili per i quadri MT offerti da IEI
I quadri MT che Tnz offre possono essere forniti singolarmente o come parte di un sistema completo (ad esempio, l’allestimento di una cabina di ricezione e/o trasformazione) o inclusi in cabine prefabbricate / container a noleggio, possono essere configurati per offrire tutte le funzioni descritte sopra.
Collaboriamo con i migliori fornitori per offrirti soluzioni professionali e affidabili.
Contattaci per supporto tecnico e preventivi su misura.
