Quadri di bassa tensione – guida completa 2026 (norme, tipologie e dimensionamento)
I quadri di bassa tensione sono fondamentali negli impianti elettrici civili e industriali.
Sono utilizzati per la distribuzione, il controllo e la protezione dell’energia elettrica fino ai 1000V in corrente alternata.
In questa guida completa aggiornata al 2026 vedremo:
- cos’è un quadro BT
- le principali tipologie
- la normativa di riferimento
- come dimensionarlo correttamente
- costi e consigli pratici
Cos’è un quadro elettrico di bassa tensione
Un quadro elettrico di bassa tensione è un sistema assemblato composto da:
- interruttori automatici
- dispositivi di protezione
- sbarre di distribuzione
- componenti di comando e controllo
A cosa serve un quadro elettricio di bassa tensione a:
- distribuire energia
- proteggere le linee
- gestire i carichi elettrici
Tipologie di quadri di bassa tensione

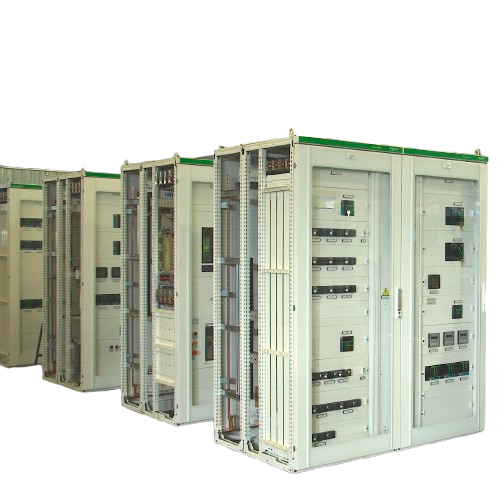

Quadri di distribuzione
Sono utilizzati per distribuire energia all’interno di impianti civili e industriali.

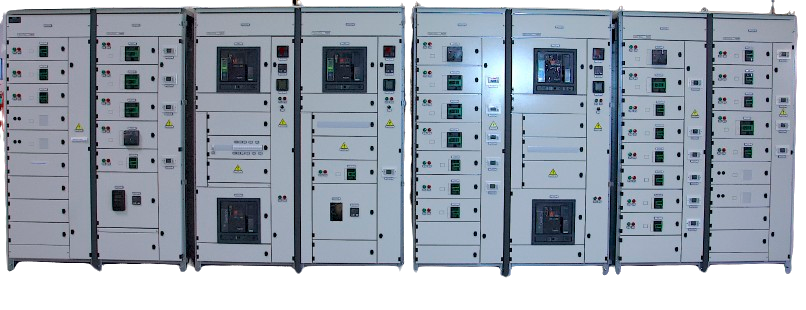

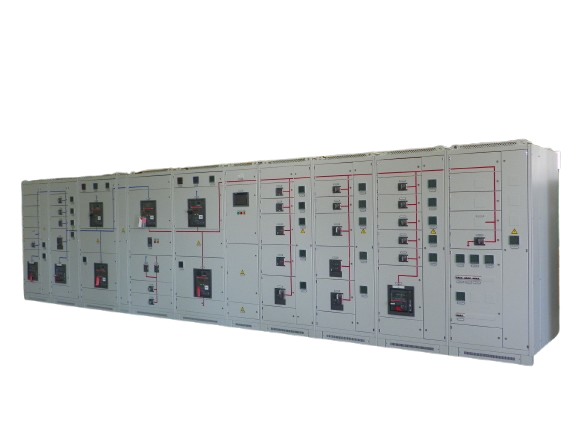

Power Center
Quadri principali con elevata potenza, tipici in ambito industriale.

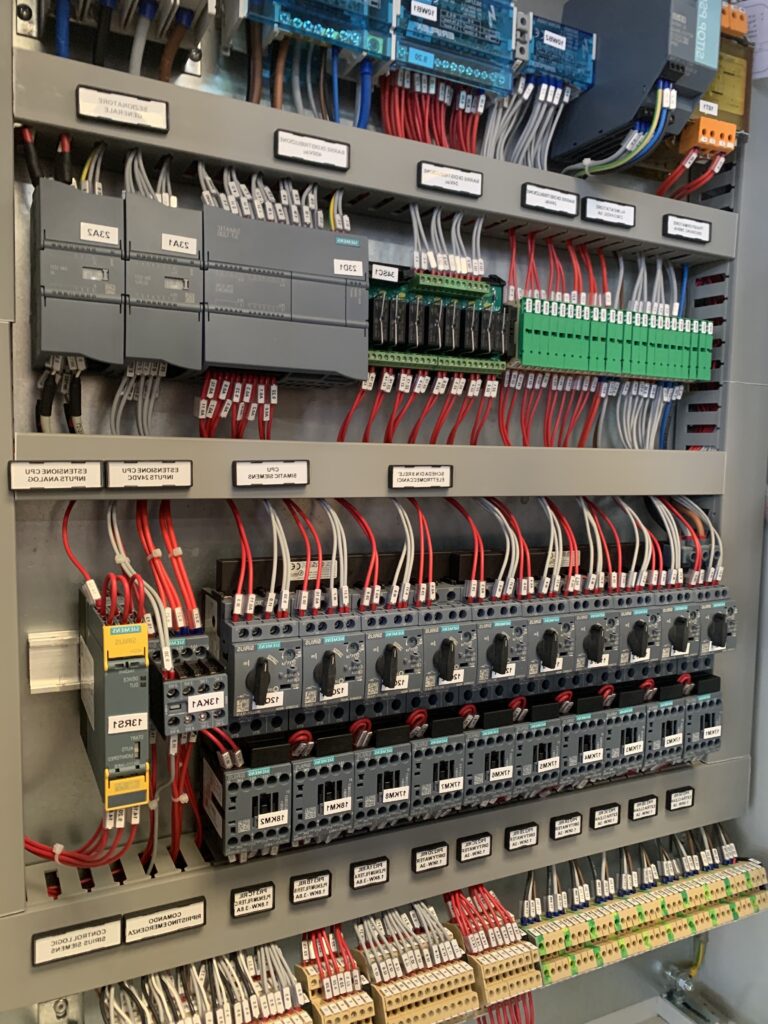

Quadri MCC (Motor Control Center)
Utilizzati per il controllo dei motori elettrici.
Quadri per uso civile
Spesso installati in abitazioni, uffici e piccoli impianti.
Normativa di riferimento
La normativa principale è la CEI EN 61439, che definisce:
- requisiti costruttivi
- verifiche di progetto
- sicurezza e prestazioni
È fondamentale distinguere tra:
- quadro certificato
- quadro assemblato (ANS – Assemblato Non di Serie)
Come dimensionare un quadro elettrico BT
Parametri principali:
- potenza installata
- corrente nominale
- tipo di carico
- condizioni ambientali
Esempio pratico:
Un impianto da 100 kW trifase richiede:
- calcolo corrente (~160A)
- scelta interruttore adeguato
- verifica dissipazione termica
Errori comuni da evitare
Ci sono però degli errori da evitare quando si progetta un Q.E.
•sottodimensionamento delle sbarre
•errata selettività delle protezioni
•scarsa ventilazione
•cablaggio disordinato
Quanto costa un quadro di bassa tensione
Il costo varia in base a:
- potenza
- complessità
- componenti utilizzati
Indicativamente: (stime basate su ordini nazionali nell’arco 2023/2025)
- piccoli quadri: 500 – 2.000 €
- quadri industriali: 5.000 – 50.000 €
Consigli pratici
semplici consigli e diretti che diamo, da 70 anni ad oggi
- affidarsi a professionisti qualificati
- utilizzare componenti certificati
- prevedere espansioni future
- mantenere documentazione tecnica aggiornata
